Ein kleiner Schatten kann mehr Leistung kosten, als seine Fläche vermuten lässt. Wie stark der Verlust ausfällt, hängt aber nicht nur von der Größe ab. Entscheidend sind Schattenrichtung, Zellaufbau, Bypassdioden, Verschaltung und die MPPT-Eingänge des Wechselrichters.
Darum sind pauschale Aussagen wie „zehn Prozent Schatten kosten zehn Prozent Ertrag“ technisch unzuverlässig.
Die Kurzantwort
Dauerhafter harter Schatten von Geländerstreben, Satellitenschüsseln, Pflanzen oder Gebäudekanten sollte möglichst vermieden werden. Besonders ungünstig ist Schatten, der mehrere Zellbereiche eines Moduls gleichzeitig trifft oder zwei unterschiedlich beleuchtete Module an einem gemeinsamen Regler koppelt.
Bevor du Zusatztechnik kaufst, sind meist drei Schritte sinnvoller: Schattenverlauf beobachten, Modulposition oder -orientierung ändern und die elektrische Zuordnung zum Wechselrichter prüfen. Erst wenn die Verlustursache bekannt ist, lässt sich beurteilen, ob ein anderer Wechselrichter oder ein Optimierer überhaupt helfen kann.
Warum kann wenig Schatten viel Leistung kosten?
Ein Solarmodul besteht aus vielen elektrisch verbundenen Solarzellen. In einem in Reihe geschalteten Zellbereich fließt derselbe Strom durch alle Zellen. Wird eine Zelle stark verschattet, kann sie den Strom dieses Bereichs begrenzen. Das Verhalten ähnelt deshalb nicht einer Fläche, bei der einfach nur der beschattete Prozentanteil fehlt.
Moderne Module teilen die Zellverschaltung meist in mehrere Teilbereiche und schützen diese mit Bypassdioden. Eine Bypassdiode kann einen stark beeinträchtigten Bereich elektrisch umgehen. Das verhindert problematische Belastungen und kann einen Teil der Leistung retten. Es bedeutet aber nicht, dass Schatten folgenlos bleibt: Der überbrückte Bereich trägt dann kaum oder gar nicht zur Modulspannung bei.
Wichtig: Die genaue Wirkung lässt sich ohne Datenblatt und Zelllayout nicht aus der Modulfläche ablesen. Halbzellenmodule, Anzahl und Lage der Bypassdioden sowie die Schattenrichtung verändern das Ergebnis.
Diese Schattenarten sind in der Praxis typisch
| Schatten | Typischer Verlauf | Erste Maßnahme |
|---|---|---|
| Geländerstrebe | schmal, aber über viele Stunden; wandert über Zellbereiche | Abstand, Höhe oder Modulausrichtung prüfen |
| Balkon darüber | harte Kante, besonders bei hoher Sommersonne | Modul weiter nach vorn oder tiefer setzen, sofern sicher zulässig |
| Baum oder Pflanze | unregelmäßig, jahreszeitlich und windabhängig | Verlauf dokumentieren; erlaubten Rückschnitt prüfen |
| Satellitenschüssel | kleiner, konzentrierter Schatten | gegenseitige Positionen verändern |
| Nachbargebäude | großflächig morgens oder abends | Erzeugungsfenster realistisch akzeptieren oder Standort wechseln |
| Schmutz, Laub, Vogelkot | lokal und teils dauerhaft | sicher und nach Herstellerangabe reinigen |
Weicher Schatten durch Wolken reduziert die Einstrahlung auf die gesamte Anlage. Harte, scharf begrenzte Teilverschattung ist elektrisch oft anspruchsvoller, weil innerhalb eines Moduls oder zwischen Modulen sehr unterschiedliche Bedingungen entstehen.
MPPT, Eingänge und Bypassdioden verständlich erklärt
Was macht ein MPPT?
Der Maximum Power Point Tracker sucht laufend die Kombination aus Spannung und Strom, bei der die höchste elektrische Leistung entsteht. Ändern sich Einstrahlung, Temperatur oder Schatten, verschiebt sich dieser Arbeitspunkt. Bei Teilverschattung kann die Leistungskurve mehrere lokale Spitzen besitzen. Wie gut der Wechselrichter damit umgeht, hängt von seiner Regelung ab.
Warum sind getrennte MPPTs hilfreich?
Wenn ein Ostmodul morgens Sonne bekommt und ein Westmodul noch im Schatten liegt, arbeiten beide unter unterschiedlichen Bedingungen. An getrennten MPPTs kann der Wechselrichter sie unabhängig regeln. Das ist auch bei dauerhaft verschieden verschatteten Modulen vorteilhaft.
Aber: Die Zahl der Steckbuchsen verrät nicht sicher die Zahl unabhängiger MPPTs. Manche Geräte bündeln mehrere Anschlüsse. Prüfe deshalb Schaltbild und Datenblatt statt nur Produktname oder Gehäuse.
Was leisten Bypassdioden?
Sie umgehen belastete Zellbereiche und begrenzen dadurch bestimmte Schattenfolgen. Welche Modulzone eine Diode schützt und ob waagerechte oder senkrechte Montage günstiger ist, hängt vom internen Zelllayout ab. Eine allgemeine Empfehlung „immer quer“ oder „immer hochkant“ wäre deshalb unseriös.
Modulposition und Verschaltung richtig planen
- Ungleich beleuchtete Module trennen: Wenn möglich an unterschiedliche MPPT-Eingänge anschließen.
- Wandernden Schatten mitdenken: Nicht nur einen Moment am Mittag fotografieren.
- Zelllayout prüfen: Datenblatt oder Herstellerunterlagen können zeigen, wie das Modul intern geteilt ist.
- Stecker und Grenzwerte beachten: Spannung, Kurzschlussstrom und maximaler Eingangsstrom müssen zum Wechselrichter passen.
- Sicherheit vor Ertrag: Eine bessere Schattenposition ist wertlos, wenn die Halterung dafür unsicher wird.
Wenn du Module bewusst nach Ost und West verteilst, ist das keine Verschattungslösung, sondern eine breitere Erzeugungsstrategie. Wie du diese Entscheidung triffst, zeigt unser Artikel zur Balkonkraftwerk-Ausrichtung und zum Neigungswinkel.
So misst du den tatsächlichen Schattenverlust
Aus einem einzelnen App-Screenshot lässt sich wenig ableiten. Bewölkung und Temperatur verändern die Leistung ebenfalls. Für einen brauchbaren Vergleich brauchst du möglichst ähnliche Tage und getrennte Werte je Eingang.
Der Referenzertrag ist keine Laborgröße, sondern der bestmögliche Vergleich aus deiner Anlage. Für die Einordnung des Tagesverlaufs hilft der Ratgeber zum Balkonkraftwerk-Ertrag pro Tag, Monat und Jahr.
Lösungen – von günstig bis aufwendig
| Maßnahme | Kosten/Aufwand | Wann sinnvoll? |
|---|---|---|
| störende Gegenstände entfernen oder versetzen | niedrig | bei Schüssel, Pflanze, Möbeln oder temporären Hindernissen |
| Modul wenige Zentimeter verschieben | niedrig bis mittel | wenn eine harte Schattenkante vermieden wird |
| hochkant/quer testen | mittel | wenn Zelllayout und Halterung die Alternative erlauben |
| Module auf getrennte MPPTs legen | niedrig bis mittel | bei ungleichen Ausrichtungen oder Schatten |
| Wechselrichter passend auswählen | mittel | vor dem Kauf oder bei klarer Fehlanpassung |
| Optimierer einsetzen | mittel bis hoch | nur bei kompatiblem System und nachgewiesenem Nutzen |
| Standort wechseln | hoch | wenn die Fläche über große Teile des Tages unbrauchbar bleibt |
Lohnt sich ein Leistungsoptimierer?
Nicht automatisch. Bei Mikro-Wechselrichtern mit unabhängigem MPPT je Modul ist bereits eine modulweise Regelung vorhanden. Ein zusätzlicher Optimierer muss dann einen klaren, kompatiblen Zusatznutzen liefern. Er verursacht Kosten, hat eigene elektrische Grenzwerte und kann eine weitere Fehlerstelle sein.
Rechne den maximal möglichen Mehrertrag gegen Anschaffung und Lebensdauer. Beispiel: Selbst wenn eine Maßnahme zusätzlich 40 kWh pro Jahr nutzbar macht, sind das bei 32 Cent pro kWh höchstens 12,80 Euro vermiedener Strombezug – und nur dann, wenn diese Energie zeitgleich selbst verbraucht wird. Ein teures Zusatzgerät amortisiert sich damit möglicherweise nicht.
Keine Bastelei an DC-Steckern: Nur vorgesehene, kompatible Komponenten verwenden. Unter Last dürfen PV-Steckverbindungen nicht einfach getrennt werden. Beachte Herstelleranleitungen; bei Unsicherheit ist fachkundige Hilfe sinnvoll.
Häufige Fragen
Macht ein kleiner Schatten wirklich so viel aus?
Er kann es. Die Wirkung hängt davon ab, welche Zellbereiche getroffen werden und wie Modul und Wechselrichter verschaltet sind. Die beschattete Fläche allein reicht als Maß nicht aus.
Hilft ein bifaziales Modul gegen Schatten?
Die aktive Rückseite kann bei geeigneter, heller Umgebung zusätzliche Einstrahlung nutzen. Eine harte Verschattung der Vorderseite wird dadurch aber nicht automatisch ausgeglichen.
Sollte ich das Modul quer montieren?
Nur wenn Zelllayout, Schattenrichtung und sichere Halterung dafür sprechen. Ohne Moduldatenblatt ist eine pauschale Antwort nicht belastbar.
Kann ich Schatten in PVGIS berechnen?
PVGIS eignet sich gut für standortbezogene Ertragsszenarien, bildet lokale Hindernisse am konkreten Balkon aber nicht automatisch vollständig ab. Deine Vor-Ort-Dokumentation bleibt wichtig.
Fazit: Erst Ursache messen, dann Technik kaufen
Verschattung ist kein Grund, vorschnell einen Speicher, Optimierer oder neuen Wechselrichter zu kaufen. Beobachte den Verlauf, prüfe Modulaufbau und MPPT-Zuordnung und vergleiche die verlorene Tagesenergie. Oft bringt eine einfache Positionsänderung mehr als zusätzliche Elektronik.
Quellen und Vertiefung: Verbraucherzentrale: PV-Planung und Verschattung; Fronius: MPP-Tracking bei Teilverschattung; ergänzend gelten immer die Datenblätter von Modul und Wechselrichter.

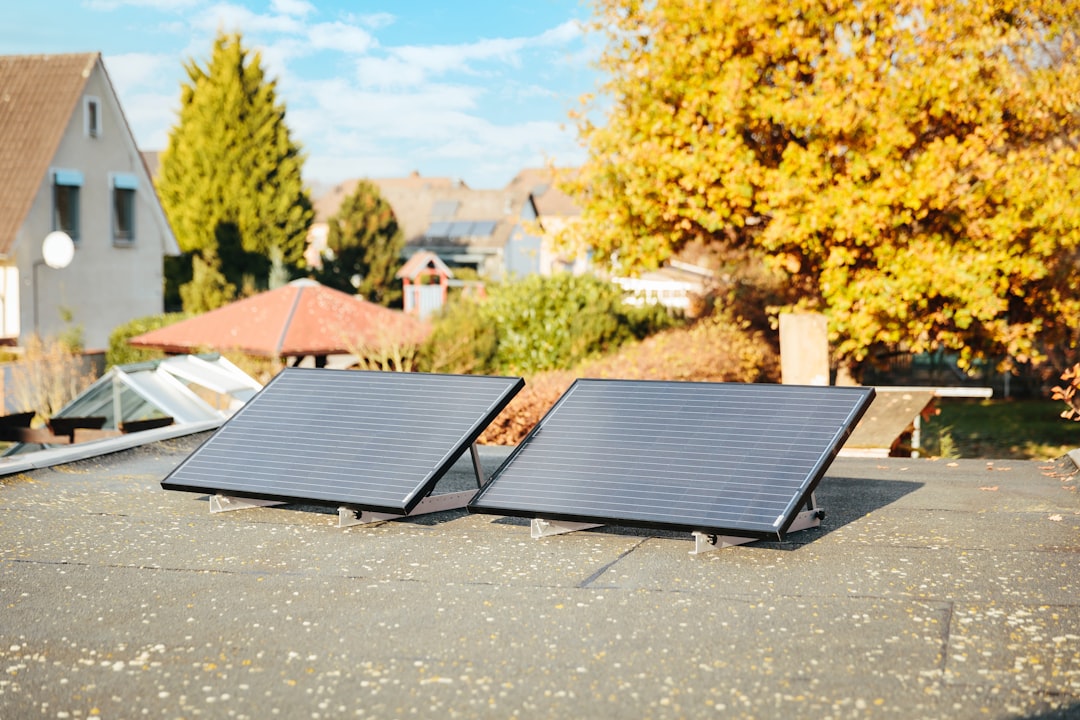

Titelbild: Yuma Solar / Unsplash.
